1. 物質収支の計算
1.1 設計基本
プロセス設計に必要な情報として設計基本があります。これについてはすでに基本設計演習「エタノール合成」の”第1章 設計基本”で説明していますので詳細は割愛し、内容のみ記述します。
まず、原料である天然ガスとスチームの仕様を記述します。ただし、天然ガスの組成はメタン(CH4)100%とします。
- 天然ガス(NG):流量 1,000kmol/h、圧力 3.3MPa、温度25℃
- スチーム(steam):流量 3,000kmol/h、圧力 4.1MPa、温度350℃
1.2 物質収支計算ツールの準備
実際のプロセス設計では物質熱収支の計算からスタートします。多くの企業ではASPEN PLUS, gPROMS, HYSYS, PRO/IIなどのプロセスシミュレータを使用して計算しますが、ここでは物質収支計算ツールをExcelで作ってみましょう。
まず、Excelでの物質収支計算を表形式で作成することにします。そのためには、行と列に何を記述するかを決めなければなりません。そこで、以下の取り決めをします。
- 横方向に原料や加熱・冷却・分離・反応などの単位操作での流入とと流出ストリームを操作順に左から右へ並べていきます。例えば、天然ガス供給(NG feed)や改質用スチーム(Reforming steam)など。
- 縦方向にはストリーム名(Steam name)、ストリーム番号(Stream number)、組成(Components)、流量(flow)、圧力(pressure)や温度(temperature)などの欄を作成します。
- 組成(例えばメタン)の欄には分子量(MW : molecular weight)を明示できるようにします。
- 各ストリームには左に流量(kmol)、右に組成(mol%)を書き込めるように縦に二分割します。
- ストリーム番号(Stream number)は任意でかまいませんが、出来れば工程ごとに百番台を別にして決めるようにして下さい。
- 流量には「Dry total flow」、「Wet total flow」、そして「Mass total flow」の三種類があります。「Dry total flow」は水以外の物質の合計流量(kmol/h)を意味し、「Wet total flow」は「Dry total flow」に水を加えた合計流量(kmol/h)を意味します。また、「Mass total flow」は合計の質量流量を意味しています。つまり、各組成の流量(kmol/h)に分子量(MW)を乗じ、その合計値を意味しています。
- 圧力の単位はMPaを基本としますが、平衡計算などでatmを使用していることも多いので両方明記します。なお、換算係数は 9.86923 を使用しています。
- 温度の単位はdeg.C(℃)とdeg.Kの両方を明記します。

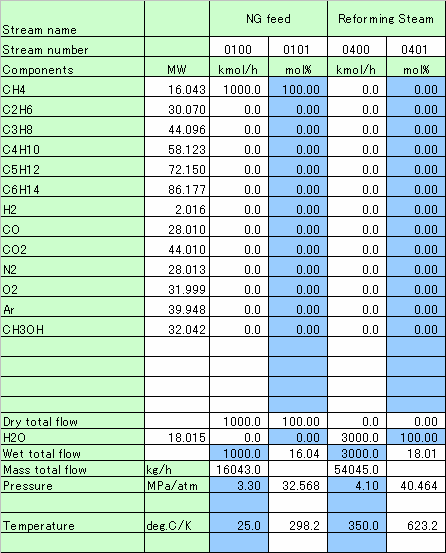

これらの取り決めをもとに計算表を作成します。その一例を下図に示します。また、そのExcel版をダウンロードできるようにしましたので、興味ある人はクリックしてみて下さい。
