6.3 熱交換器の選定(No.38)(2009.11.22)
6.3.1 熱交換器の分類と種類
構造と分類
熱交換器の分類方法には色々あるが、最も広く用いられているのが構造による分類で、一般的にはチューブ式(tubular)、プレート式(plate)、再生式(regenerative)に分かれている。
この中のチューブ式には二重管式(double pipe)、シェル&チューブ式(shell & tube)、スパイラル式(spairal tube)があり、その中でも最も多く使用されているのはシェル&チューブ式熱交換器である。
シェル&チューブ式とTEMA
シェル&チューブ式熱交換器はその多様性から、扱う流体性状や使用目的に応じた型式を提供することが出来る。
このシェル&チューブ式に関する標準(standard)としてTEMA standardが有名である。このTEMAは”Tubular Exchanger Manufacturers Association, Inc.”の略で、1941年にTEMA StandardのFirst editionを出版して以来、2007年のNinth editionまでほぼ10年置きに更新している。(2018年現在、この2007 9TH EDITIONが最新です)
最新のNinth editionではそれ以前に無かった有限要素法により解析アプローチをベースにした基準や、長手バッフルの設計などが追加となっている。
このTEMAのホームページのTEMA Softwareから”Flow Induced Vibration Software”や”Fixed Tubesheet Software”などがダウンロード出来る。ただし、ライセンスアグリーメントなどを許諾が必要で有料である。

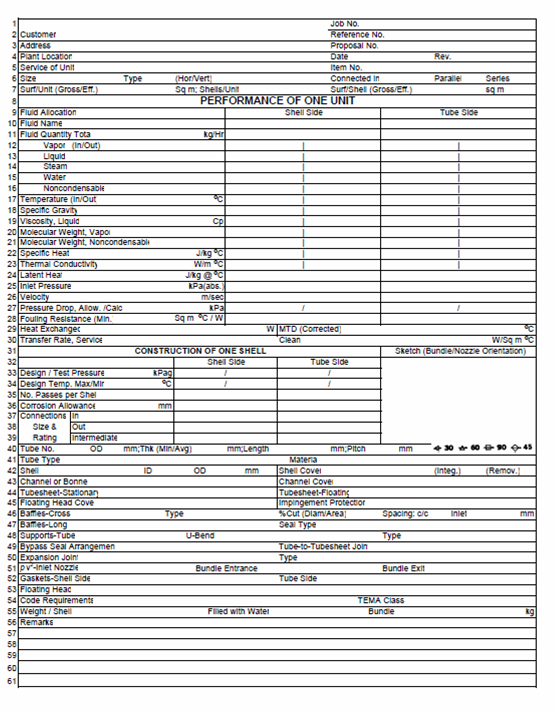

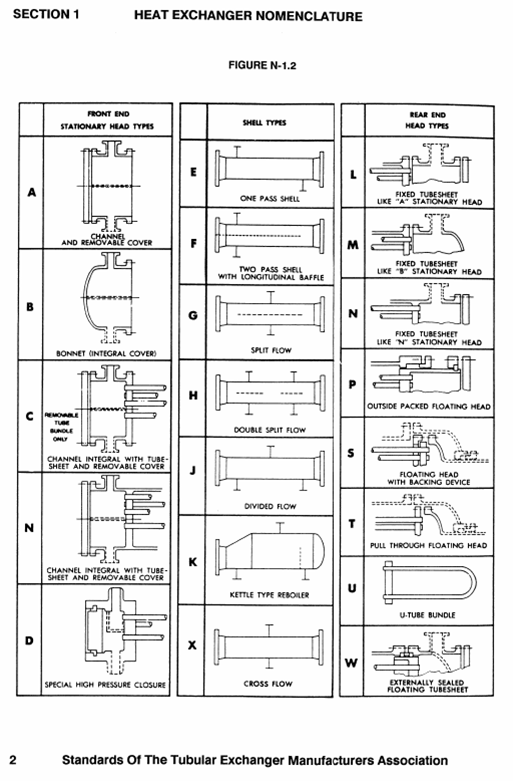

また、FAQ'sにアクセスすると、下記に示す”Specification sheets”と”Nomenclature Chart”が無料でダウンロードできる。
