プロセス設計の実務

プロセス設計の基本的な業務を、エタノール合成設備のプロセス設計を題材に説明しています。
前のページ 次のページ

エタノール合成設備

プロセス設計に関する説明をより分かり易くするために、仮想的なプラントを設定しました。ここでは代替燃料として注目を浴びているエタノール合成設備のプロセス設計を通じて、プロセス設計の基本を学んでいきます。

原料を二酸化炭素(炭酸ガス)と水とします。ただし、誤解が無いように言っておきますが、二酸化炭素(炭酸ガス)と水から直接エタノールを作るプロセストは実用化されていません。あくまでも仮想プラントとしてご理解下さい。

6. 物質収支計算

6.1 物質収支計算ソフトの作成

循環比を0.7に決定しましたので、あらためて物質収支の計算を行います。この物質収支の計算を行うためには、物質収支計算ソフトが必要となります。
一般には市販のプロセスシミュレータを購入して使えば良いのでしょうが、費用対効果と物質収支計算のポイントの理解を考え、ここでは自分で作ることにしましょう。

ソフトを作る際のアプリケーションソフトとしては、入手が容易でおおかたの人が使用している表計算ソフト、その中からExcelを使用します。まず、物質収支計算ソフトを作成するために必要な項目を以下に示します。

  1. エタノール合成に必要な物質(component):H2, CO, CO2, N2, C2H5OH, H2O。ただし、N2はイナートガスとして考慮している。
  2. 分子量(MW):各物質の分子量。
  3. 物質構成原子表:例えばCO2分子1モルは炭素原子(C)1モルと酸素分子(O2)1モルから構成されていることを示した表のこと。
  4. 蒸気圧:気液分離に使用する。
  5. エタノール合成反応とシフト反応の化学平衡式(温度の関数)。


表形式による物質収支計算ソフトの概要を下表に示しました。この表を作成するに当たっての考慮すべき点、あるいは注意すべき点は、

  1. 物質構成原子表の中で、便宜上、水素のみ分子で計算している。
  2. Makeup Gasはエタノール合成に供給される原料ガスのこと。
  3. Dry gasはH2O以外のガスで、wet gasはdry gas + H2Oを意味する。


6.2 物質収支計算結果

エタノールの合成条件と循環比が決定されたので、いよいよ物質収支の計算に取りかかるが、その際に一寸した工夫が必要となる。
つまり、エタノール合成工程の物質収支計算では、以下の項目について考慮し、計算を行う必要があります。

  1. 原料ガスに循環ガスを加えたものがエタノール合成反応器への供給ガスになる。しかし、計算スタート時には循環ガスの組成が不明のために、循環ガス組成に関する繰り返し計算が必要となる。
  2. 原料ガス中に反応に無関係なN2が混入しているので、循環することによりN2が堆積していく。そのために流入してきたN2と同じ量のN2を系内から外部に放出(パージ)する必要がある。
  3. エタノールの分離では、エタノールのみならず水も凝縮分離されるので、両者の蒸気圧を考慮する必要がある。その際に圧力と温度を指定しなければならない。

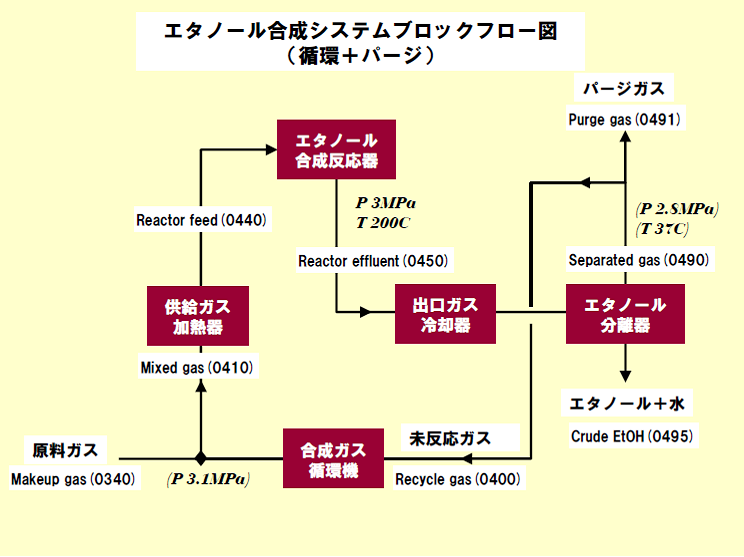

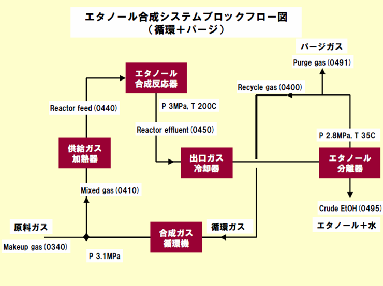

具体的には、先ほどの表をExcelで作成して、Excelに用意されているマクロを使って繰り返し計算を行うようにしました。その計算結果を以下に示しました。また stream No. の位置を”エタノール合成システムブロックフロー図”に表示しました。

エタノール合成工程の物質収支

Component Stream No. 340 400 410 440 450 490 495 491
H2 kmol/h 6000 4059.8 10059.8 10059.8 4312.8 4312.8 0 253.1
CO kmol/h 0 80 80 80 85 85 0 5
CO2 kmol/h 2000 3299.9 3299.9 3299.9 1380.9 1380.9 0 81
N2 kmol/h 10 160.4 170.4 170.4 170.4 170.4 0 10
C2H5OH kmol/h 0 6.9 6.9 6.9 963.9 7.3 956.6 0.4
H2O kmol/h 0 8.5 8.5 8.5 2884.4 9 2875.4 0.5
Total kmol/h 8010 5615.5 13625.5 13625.5 9797.5 5965.6 3832 350.1
Total kg/h 100396 72599 172995 172995 172995 77125 95868 4526
